半導体ヒューズはDC回路で使用できますか？これは、電気工学およびエレクトロニクス産業でしばしば発生する質問です。半導体ヒューズサプライヤーとして、私はクライアントから何度もこのクエリに遭遇しました。このブログ投稿では、包括的な答えを提供するために技術的な側面を掘り下げます。
半導体ヒューズの理解
半導体ヒューズは、ダイオード、サイリスタ、トランジスタなどの半導体デバイスを現在の条件から保護するように設計されています。これらのヒューズは、非常に高速な作用特性を持つように設計されています。これは、敏感な半導体成分を保護するために重要です。それらは、電流が特定のしきい値を超えたときに可燃性要素を溶かすことで動作し、したがって電気回路を中断し、半導体デバイスの損傷を防ぎます。
半導体ヒューズの構造は、通常、セラミックまたはガラスの体に囲まれた低溶融点金属で作られた融合可能な要素で構成されています。 Fusible Elementは、特定の電流 - 積載能力と適切な定義された時間 - 電流特性を持つように慎重に設計されています。この特徴は、現在のイベントに応じてヒューズがどれだけ速く吹くかを決定します。
DC回路の特性
DC（直流）回路は、一方向に一定の電荷の流れがあります。電流が定期的に方向を逆転させるAC（交互の電流）回路とは異なり、DC回路は定常電圧と電流を維持します。 DC回路での電気成分の動作は、AC回路の動作とはまったく異なる場合があります。
DC回路では、現在の波形に自然なゼロ - 交差点がありません。これは重要です。これは、AC回路では、電流がサイクルあたり2回ゼロを通過するためです。ヒューズがAC回路で吹くと、ゼロ - 交差は、可燃性要素の分離端の間に形成されるアークを消すのに役立ちます。 DC回路では、ゼロの交差点なしでは、電流を中断してアークを消す方が難しい場合があります。
DC回路で半導体ヒューズを使用します
簡単な答えは、はいです、半導体ヒューズはDC回路で使用できますが、いくつかの重要な考慮事項があります。
アークの絶滅
前述のように、ARCの絶滅はDC回路の大きな課題です。半導体ヒューズは、DCアークを処理するように設計する必要があります。ヒューズが吹いたときにアークが迅速に消滅するようにするために、特別な技術が採用されています。たとえば、DCアプリケーション用の一部の半導体ヒューズは、ヒューズボディ内のフィラー材料を使用します。石英砂などのこのフィラー材料は、アークを冷却してエネルギーを消散させ、アークの絶滅を促進します。
電圧定格
半導体ヒューズの電圧定格は、DC回路で重要です。ヒューズは、分解せずにDC電圧に耐えることができなければなりません。 DC回路の半導体ヒューズを選択する場合、ヒューズのDC電圧定格は、回路の最大電圧よりも高い必要があります。ヒューズのDC電圧定格は、そのAC電圧定格とは異なる場合があることに注意することが重要です。
現在の評価

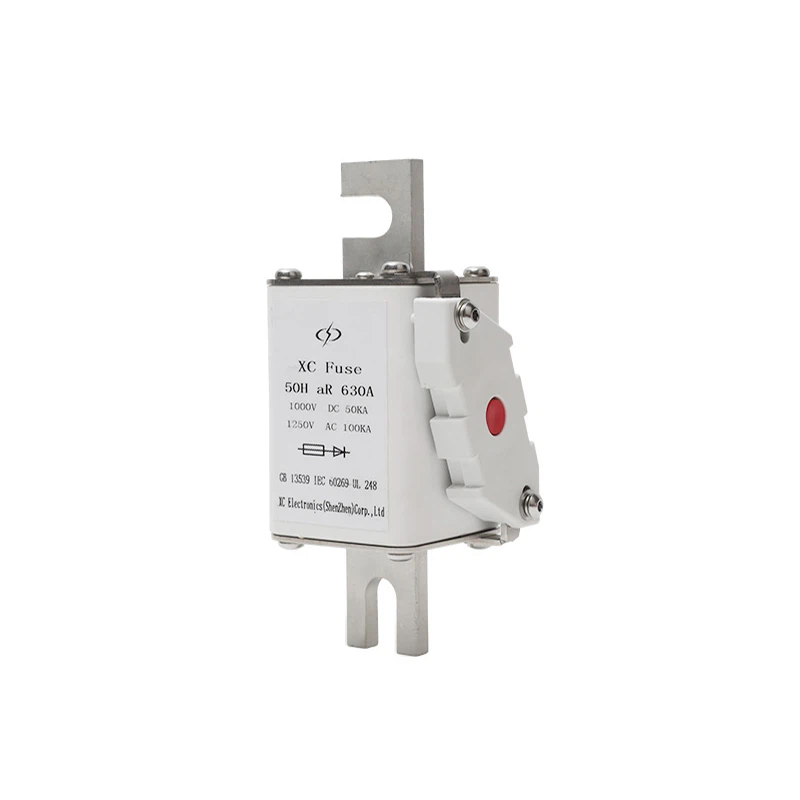

DC回路での半導体ヒューズの現在の評価は、回路の通常の動作電流と予想される現在の条件に基づいて慎重に選択する必要があります。時間 - ヒューズの現在の特性は、保護されている半導体デバイスの要件と一致する必要があります。たとえば、高電力半導体デバイスを備えたDC回路では、高電流半導体ヒューズ必要になる場合があります。
アプリケーション - 特定の考慮事項

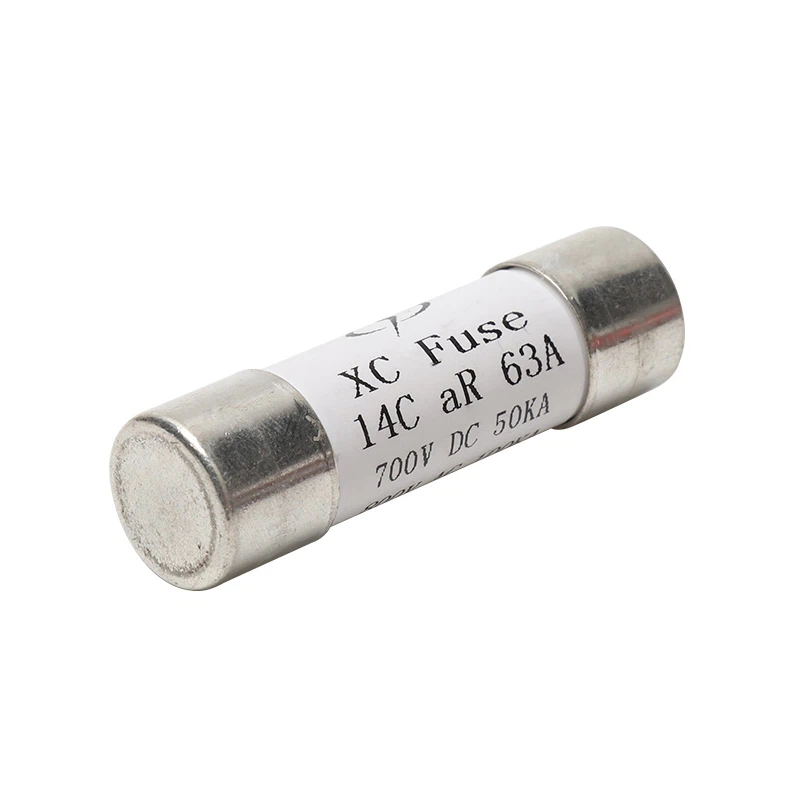

異なるDCアプリケーションには、独自の要件がある場合があります。たとえば、バッテリー - 電源システムでは、バッテリーヒューズバッテリーと接続された電気部品を保護するために使用されます。これらのヒューズは、バッテリーが接続または切断されたときに発生する可能性のある高い突破電流を処理できる必要があります。
高速スイッチングDC回路で、高速半導体ヒューズ必要になる場合があります。これらのヒューズは、現在のイベントに迅速に応答するように設計されており、高速 - 半導体デバイスを損傷から保護します。
DC回路で半導体ヒューズを使用する利点
半導体デバイスの保護
半導体デバイスは、多くの場合、現在の条件に非常に敏感です。半導体ヒューズは、DC回路でこれらのデバイスを信頼できる保護を提供し、費用のかかる損傷とダウンタイムを防ぎます。
高速 - 演技
半導体ヒューズは、その速い作用特性で知られています。現在のイベントが突然発生する可能性のあるDC回路では、高速の作用ヒューズは電流を迅速に中断し、回路を保護することができます。
コンパクトデザイン
半導体ヒューズには通常、コンパクトな設計があります。これは、スペースが制限されているアプリケーションで有益です。これにより、DCの幅広い電子デバイスでの使用に適しています。
制限と課題
料金
DCアプリケーション向けに設計された半導体ヒューズは、標準のヒューズよりも高価になる可能性があります。アークの絶滅と高電圧処理に必要な追加の設計機能は、より高いコストに寄与します。
限られた中断容量
DC回路での半導体ヒューズの中断能力は、AC回路でのパフォーマンスと比較して制限される場合があります。ヒューズがDC回路で中断する必要がある可能性がある最大障害電流を慎重に考慮する必要があります。
結論
結論として、半導体ヒューズはDC回路で効果的に使用できますが、適切な選択と設計が不可欠です。半導体ヒューズサプライヤーとして、DCアプリケーションに適した幅広いヒューズを提供しています。私たちのヒューズは、アークの絶滅、電圧、電流定格など、DC回路の特定の要件を満たすように設計されています。
DC回路で半導体ヒューズを使用することを検討している場合は、専門的なアドバイスについてお問い合わせください。当社の専門家チームは、特定のニーズに基づいて、アプリケーションに適したヒューズを選択するのに役立ちます。バッテリー - 搭載デバイス、高速スイッチング回路、またはその他のDCアプリケーションで作業しているかどうかにかかわらず、ソリューションがあります。調達ニーズについての会話を始めて、DC回路に最適な半導体ヒューズを見つけましょう。
参照
- Dorf、RC、＆Svoboda、JA（2018）。電気回路の紹介。ワイリー。
- チャップマン、SJ（2012）。電気機械の基礎。マクグロー - ヒル。
