ちょっと、そこ！セラミック ヒューズのサプライヤーとして、皆さんを舞台裏にご案内し、これらの気の利いた小さなデバイスがどのように作られるのかをお見せできることをとても楽しみにしています。セラミックヒューズは、家電製品、自動車、さらには産業用機器など、あらゆる場所に使用されています。これらは過電流状況から回路を保護するために非常に重要なので、製造プロセスを詳しく見てみましょう。
原材料
まずは原材料を集めなければなりません。セラミックヒューズの主成分は当然セラミックです。セラミックは優れた絶縁体であり、高温に耐えられるため、ヒューズに最適です。通常、強度、耐熱性、電気特性に優れたアルミナセラミックを使用します。
セラミックに加えて、ヒューズエレメントも必要です。これは通常、銅、銀、合金などの金属でできています。金属の選択は、電流定格や電圧定格など、ヒューズの特定の要件によって異なります。たとえば、銀は優れた導体であり、高性能ヒューズによく使用されます。
エンド キャップも必要です。エンド キャップは通常、真鍮やニッケルメッキ鋼などの金属でできています。これらのエンド キャップは、ヒューズ エレメントと回路の間に電気接続を提供します。そして、充填材についても忘れないでください。これはセラミックチューブ内の空間を埋め、熱の放散を助けるために使用されます。一般的な充填材には砂やシリカが含まれます。
セラミックチューブを作る

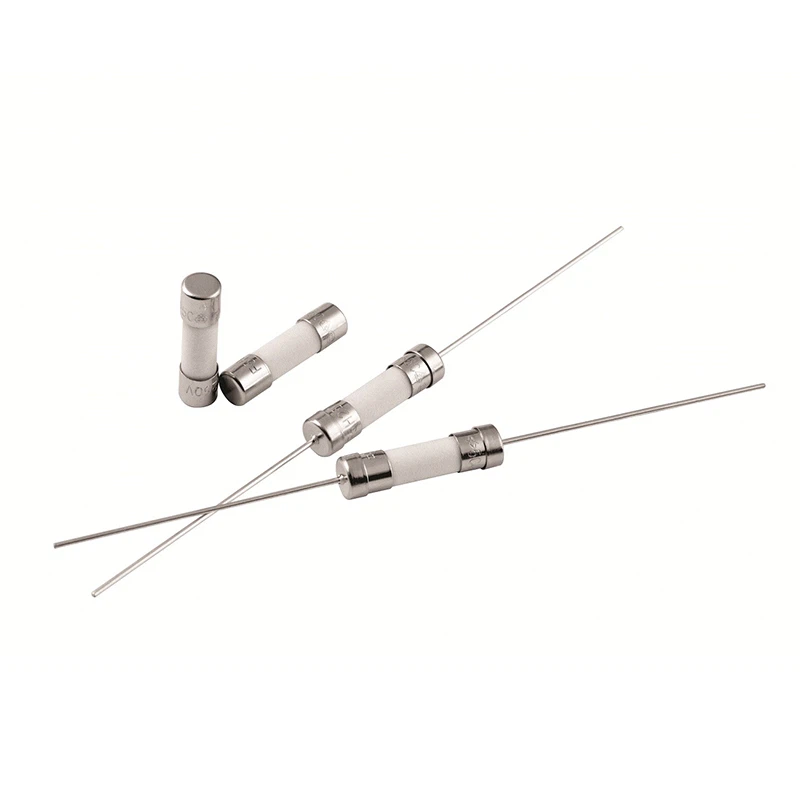

セラミックヒューズ製造の最初のステップはセラミックチューブを作ることです。まず、セラミック粉末をバインダーおよび溶剤と混合してペーストを形成します。次に、このペーストをダイを通して押し出し、目的のサイズと形状のチューブを作成します。たとえば、次のようにします。5x20mm セラミックヒューズ、3.6 X10mm セラミックヒューズ、 または6x32mm セラミックヒューズ。
押出後、チューブを乾燥させて溶媒を除去します。その後、窯で通常約 1,500 度の高温で焼成されます。この焼成プロセスにより、セラミックは硬く、丈夫になります。チューブが焼成されると、亀裂や欠けなどの欠陥がないか検査されます。当社の品質基準を満たさないチューブは廃棄されます。
ヒューズエレメントの準備
セラミックチューブの製作と並行して、ヒューズエレメントの準備も行っています。金属ワイヤまたは金属ストリップは、ヒューズの所望の電流定格に基づいて適切な長さに切断されます。ヒューズエレメントの長さと厚さによって、溶ける前にどれだけの電流を流すことができるかが決まります。
次に、ヒューズ素子が特定のパターンに成形されます。このパターンは、ヒューズの溶融動作を制御するのに役立ちます。たとえば、一部のヒューズエレメントはジグザグパターンになっており、これによりエレメントの長さが長くなり、より均一に溶融するのに役立ちます。
組み立て
セラミックチューブとヒューズエレメントの準備ができたら、組み立ての時間です。まずヒューズエレメントをセラミックチューブに挿入します。ヒューズエレメントの端がチューブの端から突き出ていることを確認します。
次に、セラミックチューブにエンドキャップを取り付けます。エンドキャップは通常、良好な電気接続を確保するためにチューブに圧着またははんだ付けされます。また、使用中にエンドキャップが緩まないように、エンドキャップがしっかりと取り付けられていることを確認します。
エンドキャップを取り付けた後、セラミックチューブに充填材を充填します。充填材は熱を放散し、ヒューズが切れたときのアーク放電を防止します。特殊な充填機を使用して、充填材がチューブ内に均一に分散されるようにします。
テスト
ヒューズが組み立てられると、ヒューズは一連のテストを受けて、当社の品質基準を満たしていることを確認します。最初のテストは導通テストです。このテストでは、ヒューズエレメントがエンドキャップ間で電気的に接続されていることを確認します。
次に、通電容量試験を行います。ヒューズに特定の電流を一定時間印加して、ヒューズが切れることなく定格電流を流すことができることを確認します。このテスト中にヒューズが切れた場合、それは電流定格を満たしていないため、廃棄されることを意味します。
耐電圧試験も行っております。このテストでは、ヒューズが破壊することなく定格電圧に耐えられるかどうかを確認します。ヒューズには短時間高電圧がかかり、電気的故障の兆候がないか監視します。
最後に時間電流特性試験を行います。このテストでは、さまざまなレベルの過電流でヒューズが切れるまでの時間を測定します。この情報は、特定の用途に適したヒューズを選択するために重要です。
包装
ヒューズがすべてのテストに合格すると、パッケージ化の準備が整います。輸送中や保管中にヒューズを保護するために、ヒューズはビニール袋または箱に梱包されています。また、ヒューズの定格、電圧定格、メーカー名などの重要な情報をパッケージにラベル付けしています。
結論
これで、セラミックヒューズの製造プロセスが完成しました。これは、多くの精度と品質管理を必要とする複雑なプロセスです。当社では、お客様のニーズに応える高品質なセラミックヒューズを自信を持って生産しております。
セラミックヒューズの市場に参入している場合は、5x20mm セラミックヒューズ、3.6 X10mm セラミックヒューズ、 または6x32mm セラミックヒューズ、ぜひご連絡ください。当社は、お客様の特定の要件を満たすために、さまざまな定格と仕様の幅広いセラミック ヒューズを提供しています。今すぐお問い合わせいただき、お客様の調達ニーズについてご相談ください。お客様の用途に最適なヒューズを一緒に見つけていきましょう。
